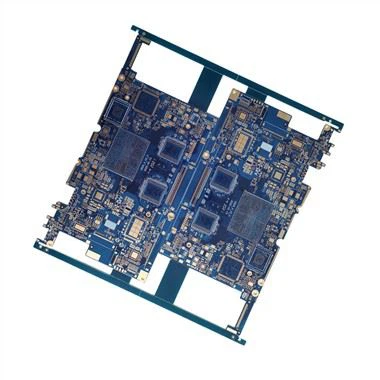

Плата з’єднання високої щільності
Плата з’єднань високої щільності – це структурний компонент, утворений ізоляційним матеріалом, доповненим провідниковою проводкою. Під час виготовлення кінцевого продукту на ньому монтуються інтегральні схеми, транзистори, діоди, пасивні компоненти (такі як резистори, конденсатори, з’єднувачі тощо) та різні інші електронні частини. За допомогою з’єднання проводів можна сформувати електронні сигнальні з’єднання та відповідні функції. Отже, друкована плата є платформою, яка забезпечує з'єднання компонентів, і використовується для виконання основи з'єднання частин.
Опис
Деталі продукту
Специфікація друкованої плати високої щільності
Кількість шарів: 4-22 стандартних шарів, 30 розширених шарів
Збірки HDI: 1 плюс N плюс 1, 2 плюс N плюс 2, 3 плюс N плюс 3,4 плюс N плюс 4, будь-який рівень у R&D
Матеріали: стандартний FR4, високоефективний FR4, FR4 без галогенів, Rogers
Мідні ваги (оброблені): 18 мкм – 70 мкм
Мінімальна доріжка та зазор {{0}}.075 мм / 0,075 мм
Товщина друкованої плати: 0.40 мм – 3.20 мм
Максимальні розміри: 610 мм x 450 мм; залежить від лазерної свердлильної машини
Оздоблення поверхні: OSP, ENIG, олово для занурення, срібло для занурення, електролітичне золото, золоті пальці
Мінімальне свердління:0.15 мм
Мінімальне лазерне свердління:{{0}}.10 мм стандартно, 0,075 мм вдосконалено

Що таке міжкомпонентна друкована плата високої щільності?
Монтажна плата - це конструктивний елемент, утворений з ізоляційних матеріалів і провідника. Він буде встановлений на поверхні перед тим, як перетвориться на кінцевий продукт: інтегральні схеми, транзистори, діоди, пасивні компоненти (такі як резистори, конденсатори, роз’єми та інші електронні компоненти). Частини також будуть узгоджені з периферійними функціональними компонентами. Електронні сигнальні з’єднання та різні функції можуть бути сформовані за допомогою дротяного з’єднання, тому друкована плата є платформою для з’єднання компонентів, яка використовується для виконання та з’єднання основи частин.)
Оскільки друкована плата не є кінцевим продуктом, визначення назви трохи заплутане. Наприклад, материнська плата персонального комп'ютера називається системною платою і не може називатися платою. Хоча материнська плата має друковану плату як складовий елемент, це не те саме. Тому, хоча ці два пов’язані, не можна сказати, що вони однакові. Інший приклад: на друкованій платі встановлено компоненти IC, ЗМІ називають це платою IC, але по суті це не те саме, що друкована плата.
Електронні вироби занадто малі та багатофункціональні, контактна відстань компонентів IC зменшена, швидкість передачі сигналу відносно висока, об’єм проводки збільшений, а довжина проводу частково скорочена. Для досягнення мети вони потребують конфігурації схеми з високою щільністю та технології мікроотворів. . Як правило, підключення та перемикання можна завершити двосторонніми платами, але важко обробляти складні сигнали та регулювати електричну стабільність, тому друкована плата буде багатошаровою. Крім того, через збільшення кількості сигнальних ліній потрібно додати більше шарів живлення та заземлення, що призвело до популярності багатошарових друкованих плат.
Для продуктів з високими вимогами до частоти друкована плата повинна забезпечувати: регулювання характеристичного опору, високочастотну передачу, перешкоди з низьким рівнем випромінювання (EMI) та інші характеристики. Щоб прийняти такі структури, як смугова та мікрополоскова лінія, на даний момент необхідна багатошарова конструкція. Щоб покращити якість передачі сигналу, високоякісні продукти використовуватимуть ізоляційні матеріали з низькою діелектричною проникністю (Dk) і низьким коефіцієнтом загасання (Df). Щільність відповідно до вимог. Розробка BGA (Ball Grid Array), CSP (Chip Scale Package), DCA (Direct Chip Attachment) та інших компонентів підштовхнула друковану плату до безпрецедентно високої щільності.
Навіщо використовуватидрукована плата з’єднання високої щільності
1) Той самий дизайн продукту може зменшити кількість шарів несучої плати, збільшити щільність і знизити вартість
2) Збільште щільність проводки та збільште пропускну здатність лінії на одиницю площі за допомогою тонких ліній із мікроотворами, які можуть відповідати вимогам до складання компонентів з високою щільністю контакту та сприяють використанню вдосконаленої упаковки
3) Використання з’єднання мікроотворів може скоротити контактну відстань, зменшити відбиття сигналу та перехресні перешкоди між лініями, а компоненти можуть мати кращі електричні властивості та точність сигналу
4) Структура має меншу товщину діелектрика, а потенційна індуктивність є відносно низькою
5) Мікроотвор має низьке співвідношення сторін, а надійність передачі серійного номера вища, ніж у звичайного наскрізного отвору
6) Технологія Micro-via дозволяє конструкції несучої плати скорочувати відстань між шарами заземлення та сигналу, тим самим покращуючи вплив радіочастотних/електронних хвиль/електростатичного розряду (RFI/EMI/ESD). Кількість проводів заземлення можна збільшити, щоб запобігти пошкодженню компонентів, спричиненому миттєвим розрядом через накопичення статичної електрики.
7) Мікроотвори можуть підвищити гнучкість конфігурації ланцюга та полегшити проектування ланцюга
Сучасні та популярні електронні вироби повинні не тільки володіти характеристиками мобільності та енергозбереження, але й не потребувати обтяжень для носіння та виглядати красиво. Звичайно, найголовніше, що вони доступні і їх можна замінити модою. На рисунку 2 показаний типовий приклад мобільного електронного продукту.

Поширені запитання щодо Beton Tech
Q1: Що потрібно для цитати?
PCB: кількість, файл Gerber і технічні вимоги (матеріал, обробка поверхні, мідь, товщина, товщина плати...)
PCBA: інформація про друковану плату, BOM (документи тестування)
Q2: Чи мої файли безпечні?
Ваші файли зберігаються в цілковитій безпеці. Ми захищаємо інтелектуальну власність наших клієнтів протягом усього процесу. Усі документи клієнтів ніколи не передаються третім особам.
Q3: Який ваш MOQ?
Ми не маємо MOQ. Ми можемо гнучко обробляти невелике та масове виробництво.
Q4: Як щодо доставки?
Зазвичай наш час доставки становить близько 5 днів для замовлення зразка.
Для невеликої партії час доставки становить близько 7 днів.
Для масового виробництва час доставки становить близько 10 днів.
Якщо ваше замовлення дуже термінове, будь ласка, повідомте нам, і ми організуємо для вас найшвидше!
Q5: Як я можу замовити вашу продукцію?
Ви можете придбати нашу продукцію двома способами: перший спосіб – ви запитуєте продукт безпосередньо у наших продавців, і ми складемо для вас проект замовлення для підтвердження та оплати після досягнення домовленості між вами та нами. Інший спосіб полягає в тому, що якщо продукт можна придбати в Інтернеті, ви можете розмістити замовлення на продукти в власному сервісі. Ви можете зв’язатися з нами напряму.
