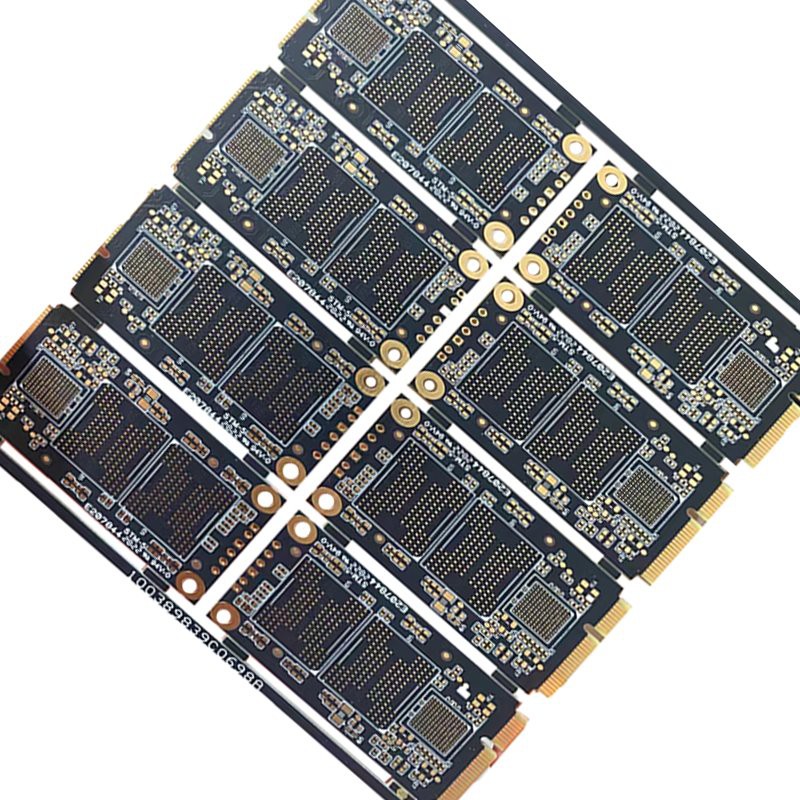

FR4 Матеріал Багатошарова друкована плата

Деталі продукту

Багатошарова друкована плата з матеріалу FR4 виникла в зв’язку з постійними змінами в електронній промисловості. З часом функції електронних пристроїв поступово ускладнювалися, вимагаючи більш складних друкованих плат.

Структура багатошарової друкованої плати FR4 виглядає наступним чином:

1. Сигнальний рівень

AlTium Designer забезпечує до 32 рівнів сигналу, включаючи верхній, нижній і середній шари. Шари можуть бути з'єднані один з одним за допомогою отворів, глухих і захованих отворів.

(1) Верхній рівень сигналу

Також відомий як рівень компонентів, він в основному використовується для розміщення компонентів. Для двошарових і багатошарових плат його можна використовувати для розміщення проводів або мідного покриття.

(2) Нижній рівень сигналу

Також відомий як шар припою, він в основному використовується для проводки та паяння, а також може використовуватися для розміщення компонентів для двошарових і багатошарових плат.

(3) Проміжний сигнальний рівень

Може бути до 30 шарів, які використовуються для розміщення сигнальних ліній у багатошарових платах, за винятком ліній живлення та заземлення.

2. Внутрішній рівень живлення

Зазвичай його називають внутрішнім електричним шаром, він з’являється лише в багатошарових платах. Кількість шарів друкованої плати, як правило, відноситься до суми сигнального шару та внутрішнього електричного шару. Подібно до сигнального рівня, взаємозв’язок між внутрішнім електричним шаром і внутрішнім електричним шаром, а також між внутрішнім електричним шаром і сигнальним шаром може бути реалізований за допомогою наскрізних отворів, глухих отворів і прихованих отворів.

Переваги багатошарової друкованої плати з матеріалу FR4

З технічної точки зору, багатошарові друковані плати пропонують кілька переваг з точки зору дизайну. Ці переваги багатошарових друкованих плат включають:

1. Невеликий розмір: однією з найбільш помітних і високо оцінених переваг використання багатошарових друкованих плат є їхній розмір. Завдяки багатошаровій конструкції сама багатошарова друкована плата менша за інші друковані плати з подібними функціями. Це приносить величезні переваги сучасній електроніці, оскільки поточна тенденція спрямована на менші, компактніші, але потужніші гаджети, такі як смартфони, ноутбуки, планшети та носимі пристрої.

2. Легка конструкція: з меншою друкованою платою вага менша, особливо тому, що кілька роз’ємів, необхідних для з’єднання одношарових і двошарових друкованих плат, усуваються, що є перевагою для багатошарової конструкції. Це знову ж таки добре для сучасної електроніки, яка більше тяжіє до мобільності.

3. Висока якість: через обсяг роботи та планування, які необхідно виконати під час виготовлення багатошарової друкованої плати, ці типи друкованих плат, як правило, кращі, ніж одношарові та двошарові друковані плати. Тому вони також більш надійні.

4. Підвищення довговічності: багатошарові друковані плати, як правило, довговічні за своєю природою. Ці багатошарові друковані плати повинні не тільки витримувати власну вагу, але й витримувати тепло та тиск, які використовуються для їх з’єднання. На додаток до цих факторів, багатошарові друковані плати використовують кілька шарів ізоляції між шарами схеми, зв’язуючи їх між собою за допомогою препрегів і захисних матеріалів.

5. Підвищена гнучкість: хоча це не стосується всіх багатошарових друкованих плат, деякі з них використовують гнучкі конструкції, що призводить до створення гнучких багатошарових друкованих плат. Це може бути дуже бажаною характеристикою для застосувань, де невеликі вигини та вигини можуть виникати на напіврегулярній основі. Знову ж таки, це не стосується всіх багатошарових друкованих плат, і чим більше шарів ви додаєте до гнучкої друкованої плати, тим менш гнучкою буде друкована плата.

6. Потужніше: багатошарові друковані плати — це компоненти надзвичайно високої щільності, які поєднують декілька шарів в одну друковану плату. Таке близьке розташування робить друковані плати більш зв’язаними, а властиві їм електричні властивості дозволяють досягти більшої ємності та швидкості, хоча й у менших розмірах.

поширені запитання

Q1: Ви фабрика чи торгова компанія?

В: Так, ми є фабрикою, у нас є власна фабрика з виробництва та складання друкованих плат.

Q2: Який формат файлу PCB ви можете прийняти для виробництва?

A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB plus (.TGZ)

Q3: Чи безпечні мої файли для друкованих плат, коли я надсилаю їх вам на виробництво?

Відповідь: Ми поважаємо авторські права клієнтів і ніколи не виготовлятимемо друковану плату для когось іншого з вашими файлами, якщо ми не отримаємо письмове повідомлення. Ваш дозвіл, і ми не будемо ділитися цими файлами з іншими сторонніми особами.

Q4: немає файлу PCB/файлу Gbr, є лише зразок PCB, чи можете ви створити його для мене?

В: Так, ми могли б допомогти вам клонувати друковану плату. Просто надішліть нам зразок друкованої плати, ми зможемо клонувати дизайн друкованої плати та розробити його.

Q5: Що таке час виконання Chuante?

A: Зразок:

1-2 Шари: від 5 до 7 робочих днів

4-8 Шари: 12 робочих днів

Масове виробництво:

1-2 Шари: від 7 до 15 робочих днів

4-8 Шари: від 10 до 18 робочих днів

Час виконання залежить від остаточно підтвердженої кількості.
