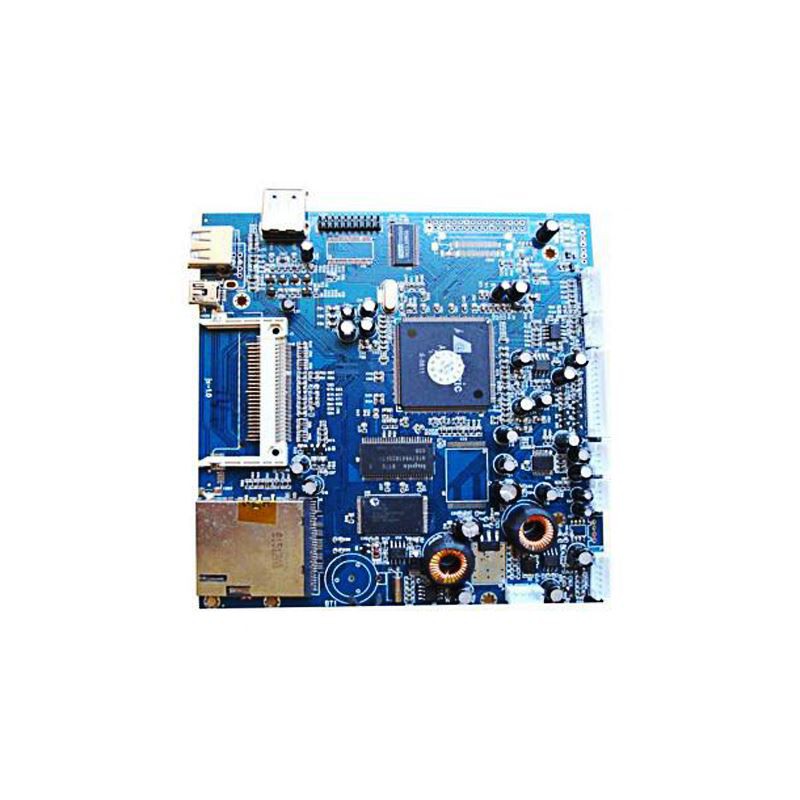

Промислова збірка друкованої плати друкованої плати

Деталі продукту

Процес SMT

Основні компоненти процесу SMT включають: шовкографію (або дозування), складання (затвердіння), пайку оплавленням, очищення, тестування, повторну обробку

1. Шовкографія: її функція полягає в тому, щоб просочувати паяльну пасту або клей на контактні площадки друкованої плати для підготовки до зварювання компонентів. Використовуване обладнання - це трафаретний друкарський верстат (машина трафаретного друку), який розташований на передньому краї виробничої лінії SMT.

2. Дозування: він капає клей на фіксовану позицію друкованої плати, і його основна функція полягає в фіксації компонентів на друкованій платі. Обладнання, що використовується, — це дозатор клею, який розташований у передній частині виробничої лінії SMT або позаду контрольного обладнання.

3. Монтаж: його функція полягає в точному встановленні компонентів поверхневого монтажу на фіксованому положенні друкованої плати. Обладнання, що використовується, - це машина розміщення, яка розташована за машиною трафаретного друку на виробничій лінії SMT.

4. Затвердіння: його функція полягає в тому, щоб розплавити клей для накладок, щоб компоненти, встановлені на поверхні, і друкована плата були міцно з’єднані між собою. Обладнання, що використовується, — це піч для затвердіння, яка розташована за машиною для розміщення на виробничій лінії SMT.

5. Пайка оплавленням: її функція полягає в розплавленні паяльної пасти, щоб компоненти для поверхневого монтажу та друкована плата були міцно з’єднані разом. Обладнання, що використовується, це піч оплавлення, розташована позаду машини розміщення на виробничій лінії SMT.

6. Очищення: його функція полягає у видаленні залишків зварювання, таких як флюс, які є шкідливими для людського тіла, на зібраній платі друкованої плати. Використовуване обладнання – це пральна машина, місцезнаходження може бути нефіксованим, воно може бути онлайн чи ні.

7. Перевірка: його функція полягає в перевірці якості зварювання та якості збірки зібраної друкованої плати. Використовуване обладнання включає збільшувальне скло, мікроскоп, внутрішньосхемний тестер (ICT), тестер літаючого зонда, автоматичну оптичну перевірку (AOI), рентгенівську систему перевірки, функціональний тестер тощо. Розташування можна налаштувати у відповідному місці на виробнича лінія відповідно до потреб інспекції.

8. Переробка: його функція полягає в переробці друкованої плати, яка виявила несправність. Використовувані інструменти – паяльник, паяльна станція тощо. Конфігурація в будь-якому місці виробничої лінії.

Щоб отримати повну пропозицію PCB/PCBA,будь ласканадайте таку інформацію:

● Файл Gerber із детальною специфікацією друкованої плати

● Список специфікації

Особливі вимоги до технології виробу:

1. DIP-прокладки – це круглі або овальні накладки, інші форми не допускаються.

2. Якщо проміжок між компонентом SMT і компонентом, що вставляється, не може перевищувати 5 мм, а решітку для духовки не можна зробити, компонент, що вставляється, і компонент SMT розташовуються на одній стороні друкованої плати.

3. Якщо на друкованій платі є конденсатор фільтра, необхідно оцінити, чи прийнятні вихідна напруга трансформатора та витримувана напруга конденсатора фільтра.

4. Забороняється наявність відсутніх частин, кількох частин, неправильних частин, зворотних наклейок, надгробків, віртуального зварювання, порожнього зварювання, безперервного зварювання, холодного зварювання та інших явищ, які серйозно впливають на продуктивність продукту.

5. Інші дефекти, що впливають на зовнішній вигляд і функціонування виробу.

поширені запитання

Q1: Яка служба робить

Q1: Які послуги ми надаємо?

Відповідь: Ми надаємо готове рішення, включаючи виготовлення друкованих плат, SMT, литтєвий метал під тиском, остаточне складання, тестування та інші додаткові послуги.

Q2: Які основні продукти послуг Beton PCB/PCBA?

A: Послуги PCB/PCBA призначені в основному для галузей, включаючи медицину, автоматизацію.

Q3: Чи можемо ми перевірити якість під час виробництва?

A: Ми раді та прозорі щодо кожного виробничого процесу, перевіряємо наш виробничий процес та перевіряємо вдома.

Q4: Як щодо пакету продуктів?
A: Гнучкий пакет відповідно до конкретних вимог клієнтів.
Ласкаво просимо відвідати CKS. Будь ласка, не соромтеся зв'язатися з нами.

Q5: Чи є у вас вимога щодо мінімальної кількості замовлення (MOQ)?

AМи не маємо вимог MOQ, ми можемо підтримувати ваші проекти, починаючи від прототипу до масового виробництва.
