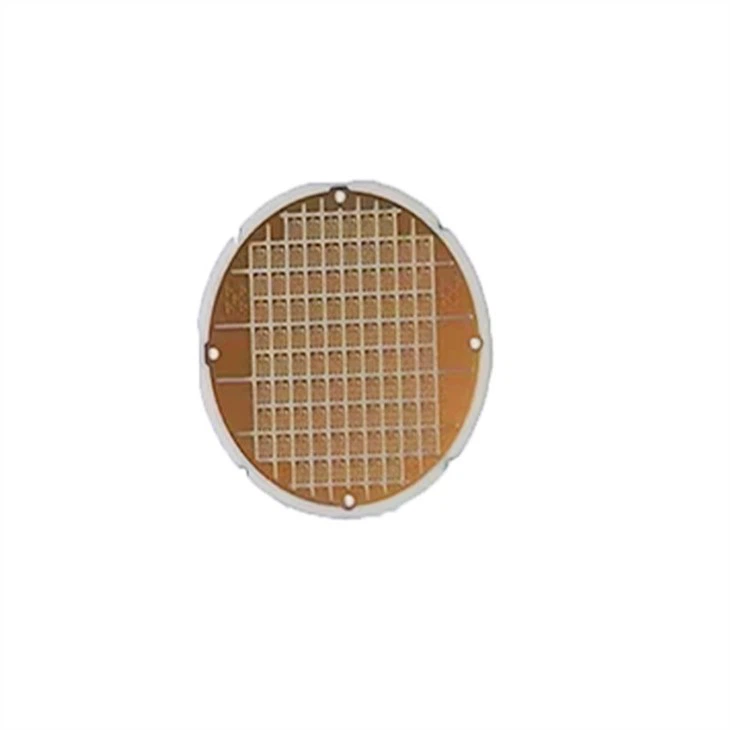

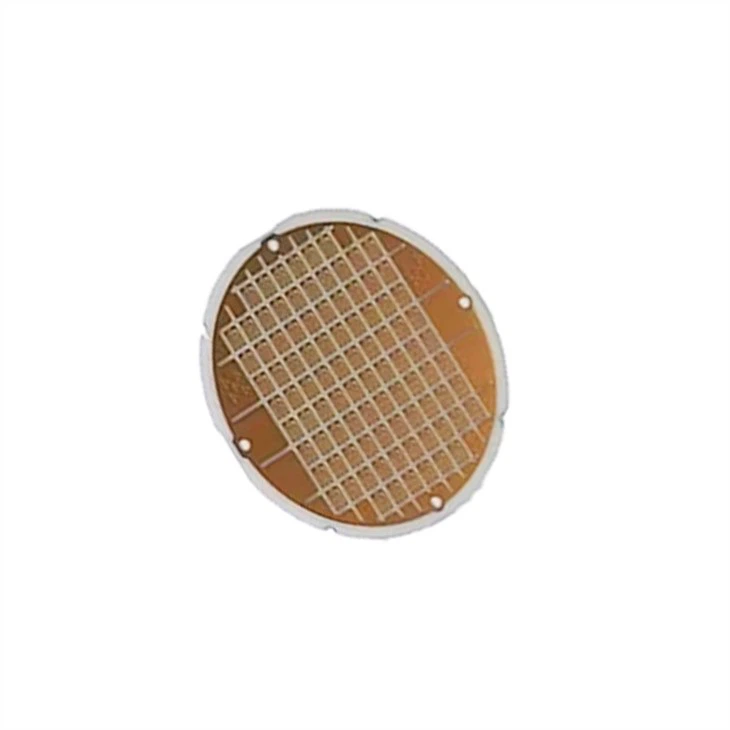

Керамічна плата AIN

AIN ceramic PCB Layers: 2 layers Plate thickness: 1.0+/-0.05mm Material: 99% Aluminum Nitride Surface Treatment: Immersion Gold Thermal conductivity of insulating layer: 170W Outer copper thickness: 300um on the front; 100um on the back Gold Thickness: >=3u"Особливості процесу: процес DBC

Опис

Деталі продукту


Назва продукту: керамічна плата AIN

Шар: 2 шари

Товщина дошки: 1,6 мм

Матеріал: AIN

Оздоблення поверхні: ENIG

Застосування: Медичне

Термін виконання: 8-12 днів

Спосіб оплати: T/T, West Union, PayPal

Доставка: DHL, FeDEX, UPS тощо

Тест: 100 відсотків E-test

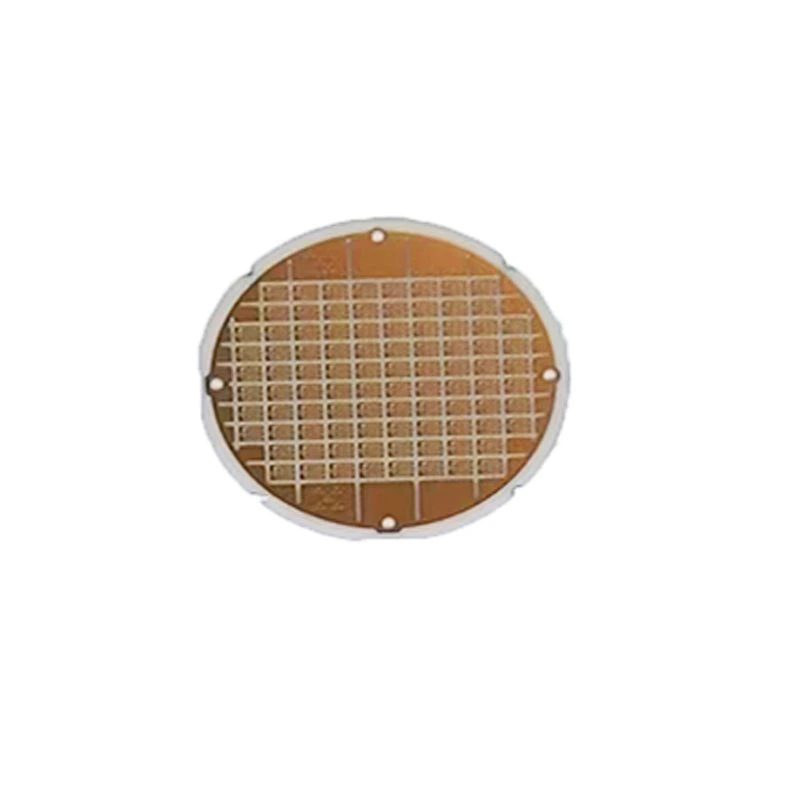

Ain ceramic PCB


AIN керамічна друкована плата Перевага продукту


1. Високі електричні та фізичні властивості роблять керамічні підкладки

(1) Теплопровідність становить 20-200 Вт/мк (у 20-200 разів більше, ніж у мідних підкладок на основі алюмінію, і 17000 В/мм (у 17 разів більше, ніж у інших друкованих плат);

(2) Сила зв’язку провідних ліній більше або дорівнює 20N/C㎡ (у 20 разів більше, ніж у інших друкованих плат), а шорсткість становить 0.2-0.7um;

(3) Міцність на стиск Більше або дорівнює 450 МПа (вище, ніж у будь-якого матеріалу PCB). Він також має здатність протистояти суворим умовам (висока температура, висока вологість, високий тиск, сильна корозія).


2. Високоякісний вибір матеріалів забезпечує тривалу реалізацію різних характеристик керамічних плат

(1) Вибрано всю кераміку, імпортовану з Німеччини, і керамічні підкладки Huaqing: керамічні листи з 96 оксиду алюмінію, керамічні листи з нітриду алюмінію, склокераміка тощо;

(2) Усі керамічні листи необхідно перевіряти на наявність механічних і фізичних властивостей, таких як шорсткість і викривлення.


3. Технологія точної обробки: висока якість, висока технологія, висока складність

(1) Він може обробляти прецизійні схеми 3mil/3mil, 0.01-0.5-міліметрові отвори для провідників, технологію неорганічних гребель, 3D-схеми тощо;

(2) Товщина обробки: 0.25, 0.38, 0.5, 0.635, 1.0, 1,5, 2 м , тощо;

(3) Різноманітна обробка поверхні: процес золотеного покриття 1-30u», процес нікель-паладієвого золота (3-30um), процес нікелювання (3-10um), процес занурення в олово


4. Зріла та повна система контролю якості

(1) Уся продукція повинна пройти функціональну перевірку різних інструментів під час виробничого процесу та використовувати 100-складний мікроскоп для повної перевірки перед відправленням;

(2) Отримано міжнародні сертифікати системи якості, такі як TS16949 та ISO9001, і проведено різноманітні заходи з якості в суворій відповідності до вимог системи якості


поширені запитання

Q1: Який формат файлу PCB ви можете прийняти для виробництва?

A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB plus (.TGZ)

Q2: Чи мої файли PCB безпечні, коли я надсилаю їх вам на виробництво?

Відповідь: Ми поважаємо авторські права клієнтів і ніколи не виготовлятимемо друковану плату для когось іншого з вашими файлами, якщо ми не отримаємо письмове повідомлення. Ваш дозвіл, і ми не будемо ділитися цими файлами з іншими сторонніми особами.

Q3: Немає файлу PCB/файлу Gbr, є лише зразок PCB, чи можете ви створити його для мене?

В: Так, ми могли б допомогти вам клонувати друковану плату. Просто надішліть нам зразок друкованої плати, ми зможемо клонувати дизайн друкованої плати та розробити його.

Q4: Який час виконання Beton?

A: Зразок:

1-2 Шари: від 5 до 7 робочих днів

4-8 Шари: 12 робочих днів

Масове виробництво:

1-2 Шари: від 7 до 15 робочих днів

4-8 Шари: від 10 до 18 робочих днів

Час виконання залежить від остаточно підтвердженої кількості.

Q5: Який платіж ви приймаєте?

A:-банківський переказ (T/T)

-Вестерн юніон

- Акредитив (L/C)

- Paypal

-Алі Пей


Популярні Мітки: ain керамічна друкована плата, Китай, постачальники, виробники, фабрика, індивідуальні, купити, дешево, цитата, низька ціна, безкоштовний зразок

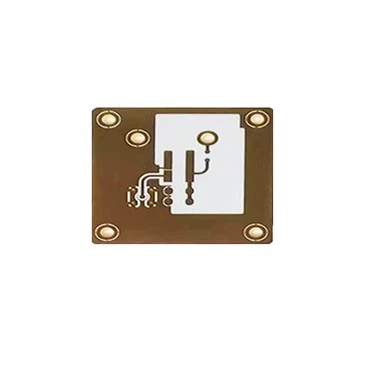

Наступний: Al2o3 Pcb
