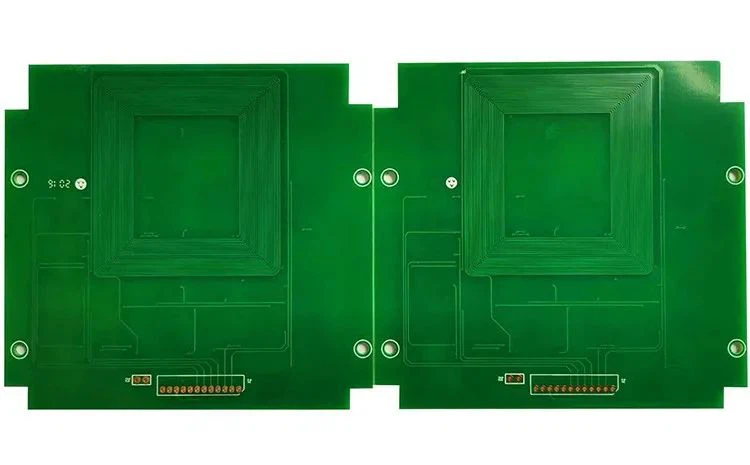

Що таке характерна імпедансна друкована плата

Характерний імпеданс відноситься до опору високочастотного сигналу або електромагнітної хвилі в процесі поширення лінії передачі сигналу щодо певного еталонного шару на певній частоті, тобто характерного імпедансу, який ще називають характерним імпедансом. Вона еквівалентна векторній сумі електричного імпедансу, індуктивної реакції, ємнісної реакції і т.д.

Яке значення має створення характерної імпедансної друкованої плати?

Характерний імпеданс лежить в основі вирішення проблем цілісності сигналу.

При постійній розробці електронних продуктів друкованої плати до високої частоти і високої швидкості продуктивність схеми, що надається друкованою платою, повинна гарантувати, що сигнал не відбивається в процесі передачі, а сигнал зберігається недоторканим і неспотвореним.

Для того щоб забезпечити цілісність сигналу, потрібно, щоб характерний імпеданс (Z0) сигнальної лінії друкованої плати повинен відповідати «електронному імпедансу» головного і хвостового компонентів; коли електронне обладнання, таке як комп'ютери та комутатори зв'язку, працюють, сигнали, надіслані компонентами водіння, повинні проходити через друковану плату. Сигнальна лінія досягає приймального елемента.

Імпеданс - власне відноситься до параметрів опору і реагенту, тому що схема друкованої плати (board bottom) повинна враховувати вставку і установку електронних компонентів, а також враховувати провідність і продуктивність передачі сигналу після вставки, тому чим нижче імпеданс, тим краще. Опір повинен бути нижче негативного 6-го степеня 1×10 на квадратний сантиметр.

При нормальних конструктивних компонентах взаємозв'язок факторів, що впливають на імпеданс:

1. Чим товщі діелектричний шар, тим більше значення імпедансу;

2. Чим більше діелектрична константа, тим менше значення імпедансу;

3. Чим товщі мідна фольга, тим менше значення імпедансу;

4. Чим більше ширина лінії, тим менше значення імпедансу;

5. Чим товщі товщина чорнила, тим менше значення опору.

Вищесказане - введення відповідних знань характерної імпедансної друкованої плати, якщо вона вам потрібна, ви можете зв'язатися з нами!
